GT2069系列 標準過孔式導電滑環

2019-12-04 15:39 蘇州默孚龍

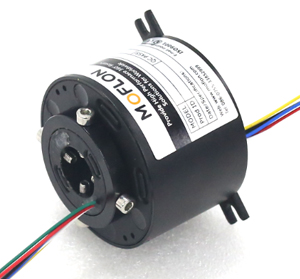

GT2069系列 標準過孔式導電滑環
GT2069系列 標準過孔式導電滑環
  • · 外徑69mm, 通孔直徑為20mm(適用于<=20mm)的標準系列整體式精密導電滑環。*注意:如需<20mm的內孔,可通過加內襯軸套解決。
  • · 標準化產品,有庫存
  • · 鍍金環+合金刷(鍍金)
  • · 支持信號,功率混合傳輸
  • · 可基于標準型號定制電路數和電流電壓
  • · 典型應用繞線機設備


典型應用:

過孔式導電滑環是目前工業滑環里面性?xún)r(jià)比最高,最暢銷的一個系列產品,主要應用于360度連續旋轉且需要保證電源,信號不能中斷的場合:如各種雷達,安防設備,娛樂設備,各種機器人、機械手,各種浮空器,各種風力發電設備吹瓶機,燈檢機,各種轉臺,游樂游藝設備,虛擬3D,VR設備, 車載衛星天線,船載衛星電線,電纜卷筒,擦窗機設備,旋轉餐桌,旋轉舞臺,旋轉屏幕,旋轉餐廳,電動工程機械,最新的VR模擬仿真設備等,尤其是繞線機設備應用得最為廣泛。

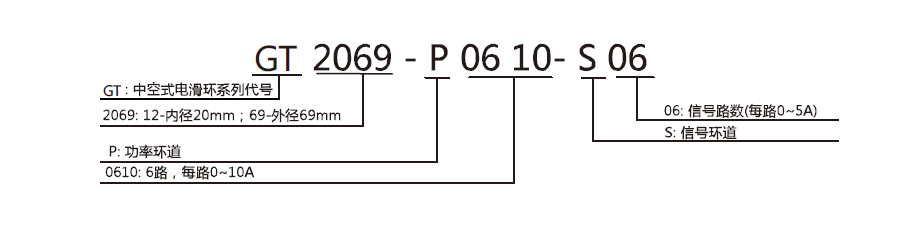

型號訂購說明:


技術規格參數
機械技術指標 電氣技術指標
參數 數值 參數 數值
工作壽命 1億轉   功率 信號
額定轉速 1~1800RPM 額定電壓 0~440VAC/VDC 0~440VAC/VDC
工作溫度 -30℃~80℃ 絕緣電阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
工作濕度 0~85% RH 導線規格 AWG17#鍍錫鐵氟龍 AWG22#鍍錫鐵氟龍
接觸材料 貴金屬 導線長度 標準長度300mm(可據要求調整)
殼體材料 鋁合金 絕緣強度 800VAC@50Hz,60s
轉動扭矩 0.1N.m;+0.03N.m/6路 動態電阻變化值 <0.01Ω
防護等級 IP51

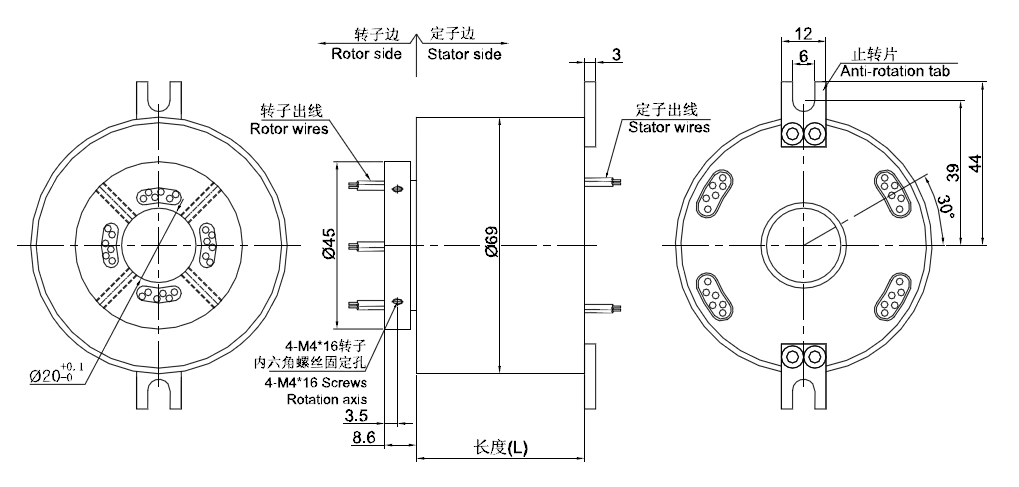

GT2069系列過孔滑環選型表
型號 10A 信號或5A 長度 L(mm) 型號 10A 信號或5A 長度 L(mm)
GT2069-S02 0 2 39.2 GT2069-P1210-S06 12 6 93.6
GT2069-P0210 2 0 39.2 GT2069-P1410-S04 14 4 93.6
GT2069-S03 0 3 42.6 GT2069-P1610-S02 16 2 93.6
GT2069-P0310 3 0 42.6 GT2069-P1810 18 0 93.6
GT2069-S06 0 6 52.8 GT2069-S24 0 24 114
GT2069-P0210-S04 2 4 52.8 GT2069-P0410-S20 4 20 114
GT2069-P0410-S02 4 2 52.8 GT2069-P0610-S18 6 18 114
GT2069-P0610 6 0 52.8 GT2069-P1210-S12 12 12 114
GT2069-S12 0 12 73.2 GT2069-P1810-S06 18 6 114
GT2069-P0210-S10 2 10 73.2 GT2069-P2410 24 0 114
GT2069-P0310-S09 3 9 73.2 GT2069-S30 0 30 134.4
GT2069-P0610-S06 6 6 73.2 GT2069-P0210-S28 2 28 134.4
GT2069-P0810-S04 8 4 73.2 GT2069-P0410-S26 4 26 134.4
GT2069-P1010-S02 10 2 73.2 GT2069-P0610-S24 6 24 134.4
GT2069-P1210 12 0 73.2 GT2069-S36 0 36 157.8
GT2069-S18 0 18 93.6 GT2069-P0410-S32 4 32 157.8
GT2069-P0210-S16 2 16 93.6 GT2069-P0610-S30 6 30 157.8
GT2069-P0410-S14 4 14 93.6 GT2069-S42 0 42 178.2
GT2069-P0610-S12 6 12 93.6 GT2069-P0210-S40 2 40 178.2
GT2069-P0810-S10 8 10 93.6 GT2069-P0410-S38 4 38 178.2
GT2069-P01010-S8 10 8 93.6 GT2069-S48 0 48 202.8

注:10A和 信號(5A)可以任意組合,詳細請咨詢客服??稍跇?biāo)準產品上進行非標定制,請咨詢客服。
