MAPH300系列

2018-10-06 14:38 蘇州默孚龍

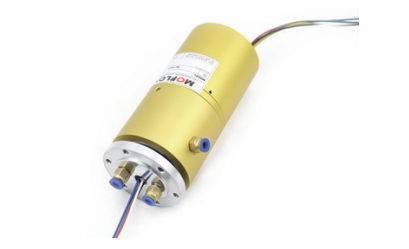

MAPH300 氣/液+電 旋轉接頭，可通M5；G1/8；G1/4；G3/8；G1/2接頭，4~12mm大小管徑， 且可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等；標準為法蘭安裝形式，可定制空心軸安裝。
能通過的介質有: 壓縮空氣、氫氣、氮氣、化學混合氣體、蒸汽、冷卻水、

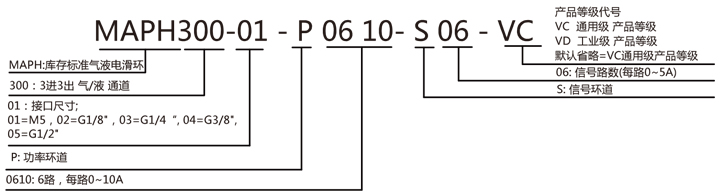

型號訂購說明:


產品等級選型表
產品等級代號 最高轉速 工作壽命 密封件
VC 100RPM 1000萬轉 國內知名品牌密封件
VD 300RPM 3000萬轉 進口密封件
技術規格參數
旋轉接頭部分技術指標 機械技術指標
參數 數值 參數 數值
通道數 3進3出 工作壽命 參考產品選型等級
最大壓力 10MPa(可定制高壓),真空0.01torr 額定轉速 參考產品選型等級
扭矩 與接口尺寸相關,詳細咨詢技術 工作溫度 -30℃~80℃
電氣技術指標 工作濕度 0~85% RH
參數 數值 接觸材料 貴金屬
  功率 信號 殼體材料 鋁合金
額定電壓 0~440VAC/VDC 0~440VAC/VDC 防護等級 IP51
絕緣電阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
導線規格 AWG16#Teflon AWG22#Teflon
導線長度 標準長度300mm（可據要求調整）
絕緣強度 500VAC@50Hz，60s
動態電阻變化值 <0.01Ω

選型表

MAPH300-XX 氣液電一體滑環選型表
1）XX=01,接口尺寸=M5， 氣管規格3~6mm 2）XX=02,接口尺寸=G1/8，氣管規格3~10mm
3）XX=03,接口尺寸=G1/4，氣管規格3~12mm 4）XX=04,接口尺寸=G3/8，氣管規格3~16mm
5）XX=05,接口尺寸=G1/2，氣管規格3~20mm
型號 氣(液)通 10A 信號或5A 長度L(mm) 型號 氣(液)通 10A 信號或5A 長度L(mm)
MAPH300-XX-S06 3進3出 0 6 38 MAPH300-XX-P1210-S06 3進3出 12 6 71.6
MAPH300-XX-P0210-S04 3進3出 2 4 38 MAPH300-XX-P1410-S04 3進3出 14 4 71.6
MAPH300-XX-P0410-S02 3進3出 4 2 38 MAPH300-XX-P1610-S02 3進3出 16 2 71.6
MAPH300-XX-P0610 3進3出 6 0 38 MAPH300-XX-S24 3進3出 0 24 88.4
MAPH300-XX-S12 3進3出 12 0 54.8 MAPH300-XX-P0410-S20 3進3出 4 20 88.4
MAPH300-XX-P0210-S10 3進3出 2 10 54.8 MAPH300-XX-P0610-S18 3進3出 6 18 88.4
MAPH300-XX-P0310-S09 3進3出 3 9 54.8 MAPH300-XX-P1210-S12 3進3出 12 12 88.4
MAPH300-XX-P0610-S06 3進3出 6 6 54.8 MAPH300-XX-S30 3進3出 0 30 105.2
MAPH300-XX-P0810-S04 3進3出 8 4 54.8 MAPH300-XX-P0610-S24 3進3出 6 24 105.2
MAPH300-XX-P1010-S02 3進3出 10 2 54.8 MAPH300-XX-S36 3進3出 0 36 125
MAPH300-XX-P1210 3進3出 12 0 54.8 MAPH300-XX-S42 3進3出 0 42 141.8
MAPH300-XX-S18 3進3出 0 18 71.6 MAPH300-XX-S48 3進3出 0 48 158.6
MAPH300-XX-P0210-S16 3進3出 2 16 71.6 MAPH300-XX-S60 3進3出 0 60 231.8
MAPH300-XX-P0410-S14 3進3出 4 14 71.6 MAPH300-XX-S72 3進3出 0 72 275.6
MAPH300-XX-P0610-S12 3進3出 6 12 71.6 MAPH300-XX-S84 3進3出 0 84 316.4
MAPH300-XX-P0810-S10 3進3出 8 10 71.6 MAPH300-XX-S96 3進3出 0 96 357.2
MAPH300-XX-P1010-S08 3進3出 10 8 71.6

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇藴十a品上進行非標定制，請咨詢客服。

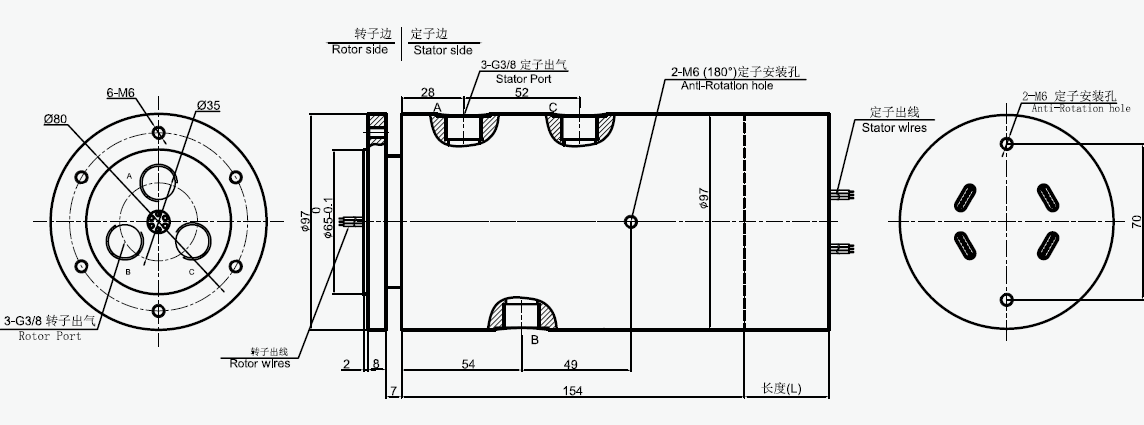

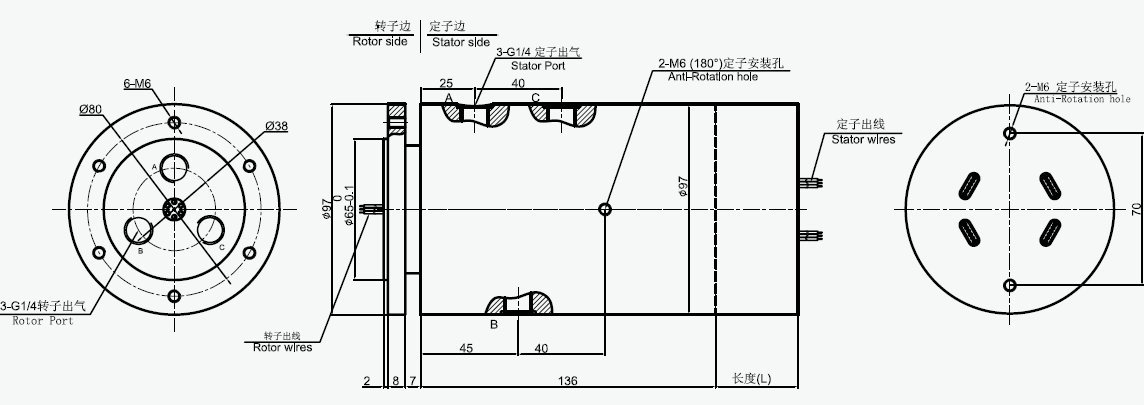

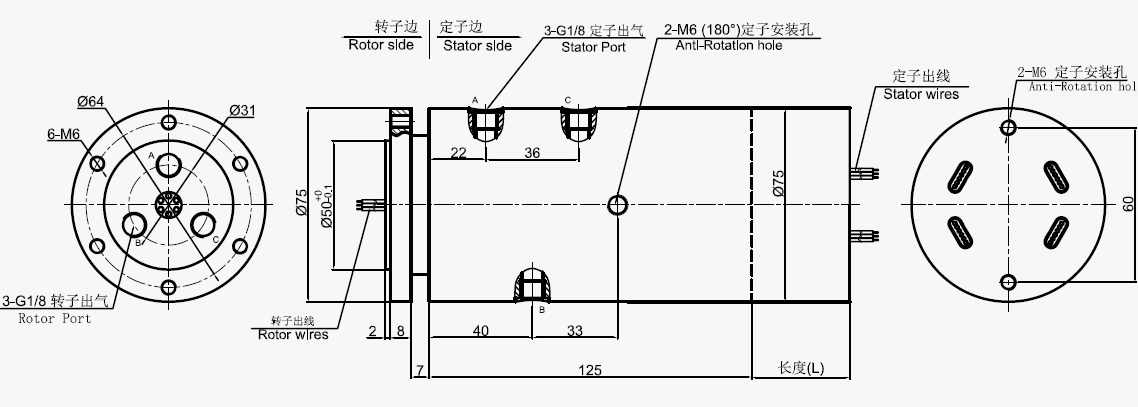

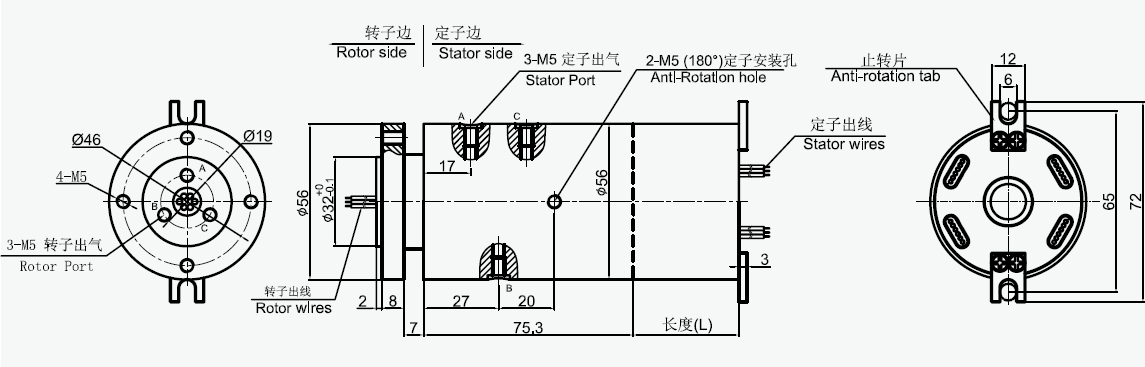

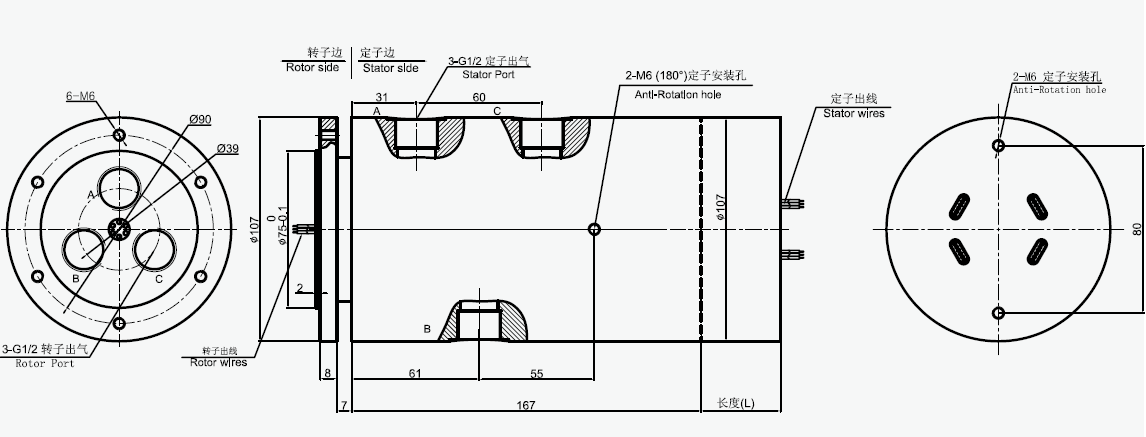

標準圖紙
