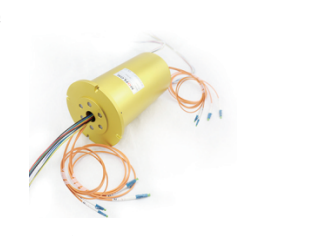

MFO408系列是光電一體化旋轉接頭，同時能傳輸4路光纖和1~96路信號（2A），整體外徑（119mm），整個產品非常緊湊，專門為對空間尺寸有要求的應用場合。

光電旋轉接頭又稱光電組合滑環，光電匯流環，采用光纖為數據傳輸媒體，為解決旋轉連接的系統部件之間的數據傳輸，提供了最佳的技術解決方案。特別適合應用在需要無限制的， 連續或斷續旋轉，同時又需要從固定位置到旋轉位置傳送大容量數據、信號的場所，能改善機械性能，簡化系統操作，避免因活動關節的旋轉對出光纖的損害。 可以與傳統的電子匯流環配合使用，作成光電混合匯流環，傳送功率和高速數據。

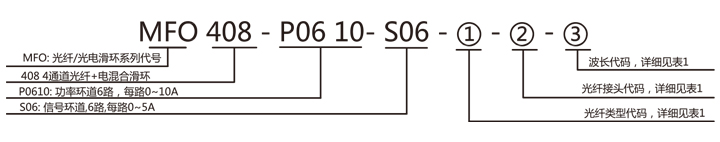

選型表

MFO408 - 4路光+電滑環選型表
型號	光纖通道	10A	信號或5A	長度L(mm)	型號	光纖通道	10A	信號或5A	長度L(mm)
MFO408-S02	4	0	2	31.6	MFO408-P1210-S12	4	12	12	106.4
MFO408-P0210	4	2	0	31.6	MFO408-P1810-S06	4	18	6	106.4
MFO408-S03	4	0	3	35	MFO408-P2410	4	24	0	106.4
MFO408-P0310	4	3	0	35	MFO408-S30	4	0	30	126.8
MFO408-S06	4	0	6	45.2	MFO408-P0610-S24	4	6	24	126.8
MFO408-P0210-S04	4	2	4	45.2	MFO408-P1210-S18	4	12	18	126.8
MFO408-P0410-S02	4	4	2	45.2	MFO408-P1810-S12	4	18	12	126.8
MFO408-P0610	4	6	0	45.2	MFO408-P2410-S06	4	24	6	126.8
MFO408-S12	4	0	12	65.6	MFO408-P3010	4	30	0	126.8
MFO408-P0210-S10	4	2	10	65.6	MFO408-S36	4	0	36	147.2
MFO408-P0310-S09	4	3	9	65.6	MFO408-P0610-S30	4	6	30	147.2
MFO408-P0610-S06	4	6	6	65.6	MFO408-P1210-S24	4	12	24	147.2
MFO408-P0810-S04	4	8	4	65.6	MFO408-P3610	4	36	0	147.2
MFO408-P1010-S02	4	10	2	65.6	MFO408-S42	4	0	42	167.6
MFO408-P1210	4	12	0	65.6	MFO408-P0610-S36	4	6	36	167.6
MFO408-S18	4	0	18	86	MFO408-P1210-S30	4	12	30	167.6
MFO408-P0210-S16	4	2	16	86	MFO408-S48	4	0	48	188
MFO408-P0410-S14	4	4	14	86	MFO408-P0610-S42	4	6	42	188
MFO408-P0610-S12	4	6	12	86	MFO408-P0910-S39	4	9	39	188
MFO408-P0810-S10	4	8	10	86	MFO408-P1210-S36	4	12	36	188
MFO408-P1010-S08	4	10	8	86	MFO408-P1810-S30	4	18	30	188
MFO408-P1210-S06	4	12	6	86	MFO408-P2410-S24	4	24	24	188
MFO408-P1410-S04	4	14	4	86	MFO408-S60	4	0	60	238.8
MFO408-P1610-S02	4	16	2	86	MFO408-P0610-S54	4	6	54	238.8
MFO408-S24	4	0	24	106.4	MFO408-P0910-S51	4	9	51	238.8
MFO408-P0410-S20	4	4	20	106.4	MFO408-P1210-S48	4	12	48	238.8
MFO408-P0610-S18	4	6	18	106.4	MFO408-S72	4	0	72	289.6

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇?biāo)準產品上進行非標定制，請咨詢客服。

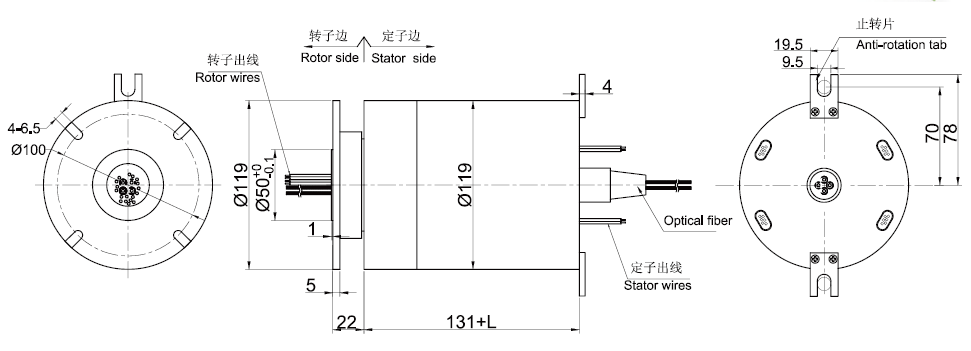

標準圖紙

技術規格參數
指標名稱	類型
	單模（SM）	多模（MM）
帶寬	±50
最大插入損耗，23℃(dB)	4	3.5
插入損耗波動(dB)	2	1
回波損耗(dB)	≥50(APC)	≥40(PC)
最大輸入功率(W)	0.5
重量	200
最高轉速	250
工作壽命	>2億轉
工作溫度(℃)	-45~85
貯存溫度(℃)	-50~85



技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	2000萬轉		功率	信號
額定轉速	250 RPM	額定電壓	0~440VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG16#Teflon	AWG22#Teflon
接觸材料	金合金	導線長度	標準長度300mm(可據要求調整)
殼體材料	鋁合金	絕緣強度	500VAC@50Hz，60s
扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51
