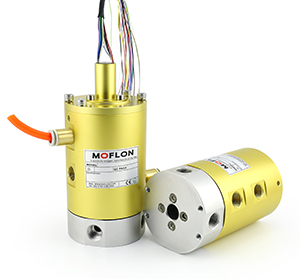

MK43(4通道氣/氣電滑環)

2018-09-20 17:55 蘇州默孚龍
MK43系列是4通道氣/氣電滑環，旋轉接頭, 帶G3/8"牙，且可選同時通過功率動力線，信號線，工業總線，控制線，電磁閥，感應線等；
標準為法蘭安裝形式
能通過的介質有: 壓縮空氣，真空等氣體；

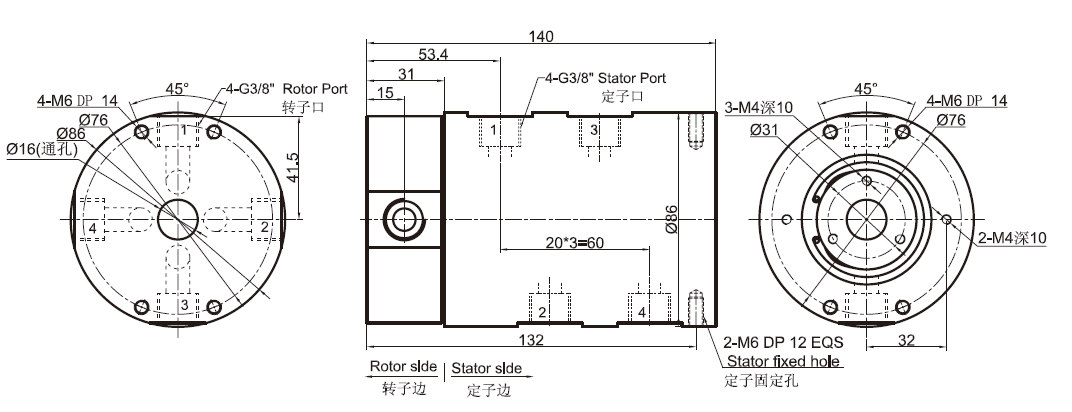

MK43（純氣動旋轉接頭）尺寸圖 4進4出G3/8"牙

選型表

MK43（純氣動旋轉接頭）尺寸圖 4進4出G3/8"牙
型號 氣體通道 接口尺寸 可適應氣管
MK43 4 G3/8" 10~12mm

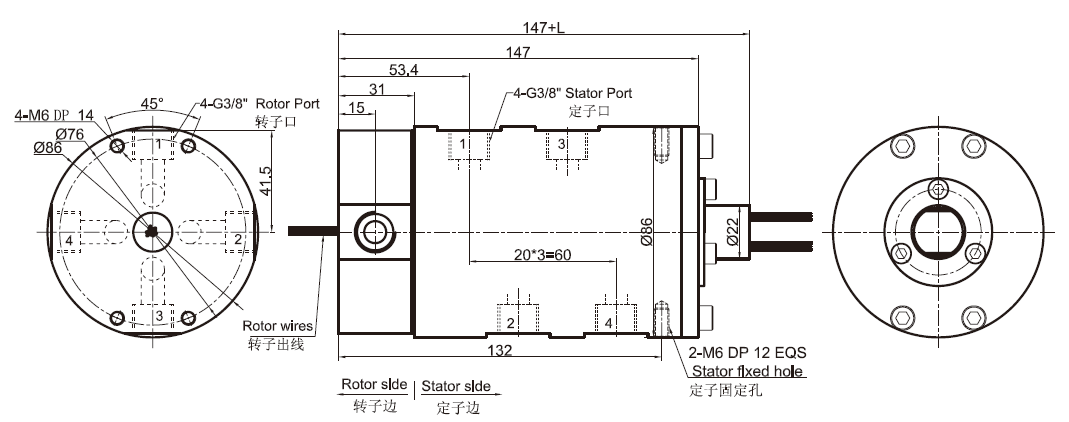

MK43S-S12（S18,S24,S36）尺寸圖 4進4出G3/8" + 12~36路信號（2A）

選型表

MK43S-S12（S18,S24,S36）尺寸圖 4進4出G3/8" + 12~36路信號（2A）
型號 氣體通道 接口尺寸 可適應氣管 信號（2A） L(mm)
MK43S-S12 4 G3/8" 10~12mm 12 21
MK43S-S18 4 G3/8" 10~12mm 18 28
MK43S-S24 4 G3/8" 10~12mm 24 38.6
MK43S-S36 4 G3/8" 10~12mm 36 52.3

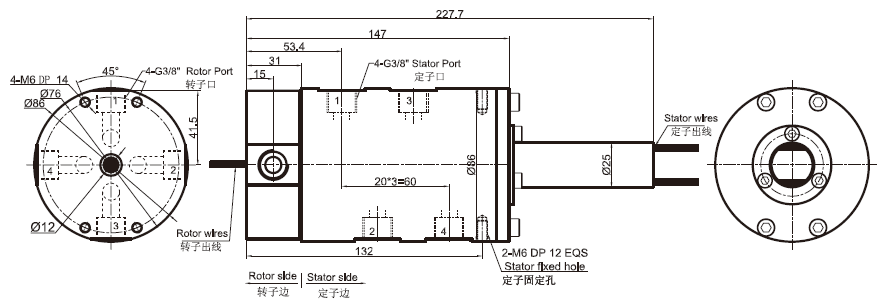

MK43S-S56尺寸圖 4進4出G3/8"牙

選型表

MK43S-S56尺寸圖 4進4出G3/8"牙
型號 氣體通道 接口尺寸 可適應氣管 信號（2A） L(mm)
MK43S-S56 4 G3/8" 10~12mm 56 80.7

MK43-PXX-SXX 尺寸圖， 4進4出G3/8牙 + 信號（5A）/10A

選型表

MK43-PXX-SXX 尺寸圖， 4進4出G3/8牙 + 信號（5A）/10A
型號 氣體通道 接口尺寸 Size 可適應氣管 10A 信號(5A) L(mm)
MK43-P0610 4 G3/8" 10~12mm 6 0 45.2
MK43-S06 4 G3/8" 10~12mm 0 6 45.2
MK43-P1210 4 G3/8" 10~12mm 12 0 65.6
MK43-P0610-S06 4 G3/8" 10~12mm 6 6 65.6
MK43-S12 4 G3/8" 10~12mm 0 12 65.6
MK43-P1810 4 G3/8" 10~12mm 18 0 86
MK43-P0610-S12 4 G3/8" 10~12mm 6 12 86
MK43-P1210-S06 4 G3/8" 10~12mm 12 6 86
MK43-S18 4 G3/8" 10~12mm 0 18 86
MK43-S24 4 G3/8" 10~12mm 0 24 106.4
MK43-P0610-S18 4 G3/8" 10~12mm 6 18 106.4
MK43-S30 4 G3/8" 10~12mm 0 30 126.8
MK43-S36 4 G3/8" 10~12mm 0 36 150.2

注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。

技術規格參數
旋轉接頭部分技術指標 機械技術指標
參數 數值 參數 數值
通道數 4進4出,G3/8" 工作壽命 1000萬轉以上
最大壓力 1MPa（可定制高壓）,真空0.01torr 額定轉速 500RPM
扭矩 與接口尺寸相關,詳情見選型表 工作溫度 -30℃~80℃
電氣技術指標 工作濕度 0~85% RH
參數 數值 接觸材料 貴金屬
  功率 信號 殼體材料 鋁合金
額定電壓 0~440VAC/VDC 0~440VAC/VDC 防護等級 IP51
絕緣電阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
導線規格 AWG16#鍍錫鐵氟龍 AWG22#鍍錫鐵氟龍
導線長度 標準長度 300mm(可根據要求調整)
絕緣強度 500VAC@50Hz，60s
動態電阻變化值 <0.01Ω
