MT0522系列
2018-10-08 19:45 蘇州默孚龍
通孔直徑 5mm,外徑: 22mm
MT005是標準系列過孔滑環（微型過孔滑環），專門為外徑有要求的應用而設計,過孔直徑5mm(適用任何<=5mm)，外徑為22mm 微型過孔結構的整體式精密導電滑環。
相比較同類產品有著旋轉精度高，性能更穩定，壽命更長。其采用接觸材料采用貴金屬+超硬鍍金處理，力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證優良的傳輸性能。
典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等.
| 產品等級選型表 | |||
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| VC | 250RPM | 2000萬轉 | 貴金屬 |
| VD | 600RPM | 6000萬轉 | 鍍金-鍍金 |
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 參考產品選型等級 | 功率 | 信號 | |
| 額定轉速 | 參考產品選型等級 | 額定電壓 | 0~240VAC/VDC | 0~240VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG28#Teflon | AWG28#Teflon |
| 接觸材料 | 參考產品選型等級 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | ABS/鋁合金 | 絕緣強度 | 500VAC@50Hz，60s | |
| 扭矩 | 0.05N.m；+0.02N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||

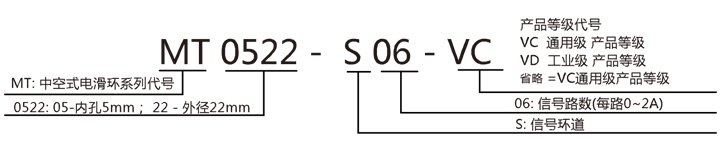

選型表
| MT0522系列-過孔式滑環選型表 | ||
| 型號 | 信號或2A | 長度L(mm) |
| MT0522-S02 | 2 | 19 |
| MT0522-S04 | 4 | 19 |
| MT0522-S06 | 6 | 19 |
| MT0522-S08 | 8 | 30 |
| MT0522-S10 | 10 | 30 |
| MT0522-S12 | 12 | 30 |
| MT0522-S15 | 15 | 30 |
注：N個2A 電流環并起來可作為1路N*2A電流環使用；比如: 2環2A 并起來做作為 1路4A 使用。

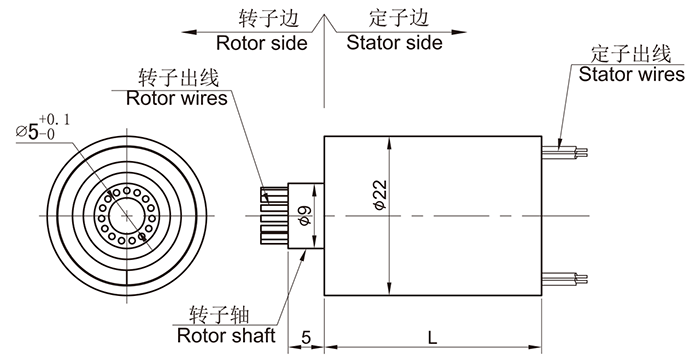

標準圖紙
