氣滑環/氣液電組合滑環安裝方式
作者：滑環來源：http://www.uxgpxhbb.cn 發表時間：2018-10-29 09:30

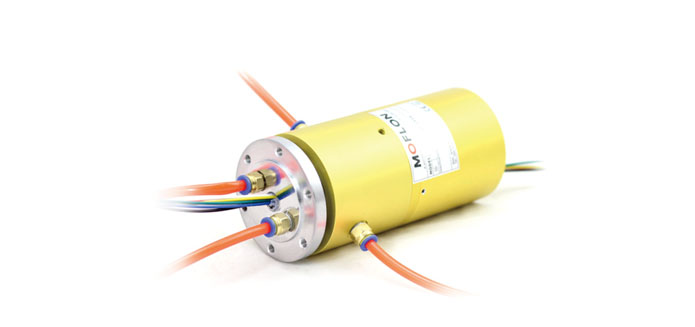

氣滑環/氣液電組合滑環是360°無限制旋轉通氣導電裝置，尤其是在工業自動化轉盤類應用最廣泛。

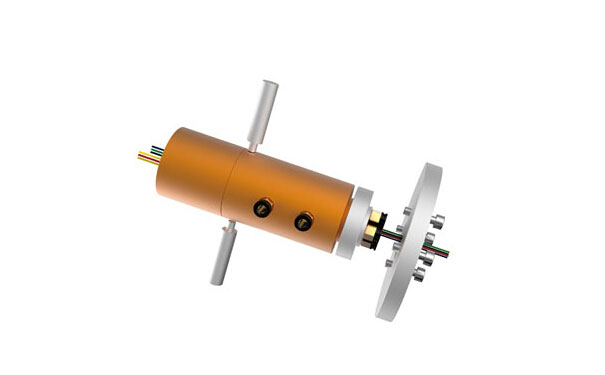

安裝示意圖（3D）：
安裝技巧：
1）安裝位置是否和滑環的法蘭位置相匹配，如果不行，則需要加過渡法蘭。
2）法蘭的安裝定位孔是帶牙的孔，這點要特別注意。
3）如果在震動比較劇烈的地方，需要加彈簧墊片，以防螺絲松動。 4）法蘭有個凸臺，用于同軸度定位。 5）滑環主體的外側有2個止轉孔，止轉桿扭緊進止轉孔后，止轉桿與定子部分的連接應該保持一定的自由度，否則容易損壞滑環。
通常用一個圓環抱住滑環，然后再止轉桿與圓環連接。
