MSP104系列

2018-10-15 18:03 蘇州默孚龍
MSP104 分體式滑環（分離式滑環）是屬于微型滑環一種，采用分離的轉子和接觸刷組合， 支持4路信號/2A,定子線和轉子線對應使用4色彩色導線，使電路連接簡單化。導電環采用90度角V型槽設計，具有順暢旋轉，低力矩和低電氣噪音的特點，從而性能超越普通的滑環產品。
產品等級選型表
MSP1049是MSP104的高端版本，主要應用要求非常高的軍事，航空航天等，區別如下:
型號 最高轉速 工作壽命 扭矩 電氣噪音①@10Rpm
MSP104 250RPM 2000萬轉 0.02 N•m 10mΩ
MSP1049 1000RPM 1億轉 0.005 N•m 4mΩ
技術規格參數
電氣技術指標 機械技術指標
參數 數值 參數 數值
  功率 信號 工作溫度 -30℃~80℃
額定電壓 0~240VAC/VDC 0~240VAC/VDC 工作濕度 0~85% RH
絕緣電阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC 接觸材料 金合金
導線規格 AWG26#Teflon AWG26#Teflon 扭矩 IP41
導線長度 標準長度300mm（可據要求調整）
絕緣強度 500VAC@50Hz，60s
動態電阻變化值 <0.01Ω

選型表

MSP104系列滑環選型表
型號 信號或1A 產品等級
MSP104 4 通用
MSP1049 4 高端

注：N個1A 電流環并起來可作為1路N*1A電流環使用；比如: 2環1A 并起來做作為 1路2A 使用。

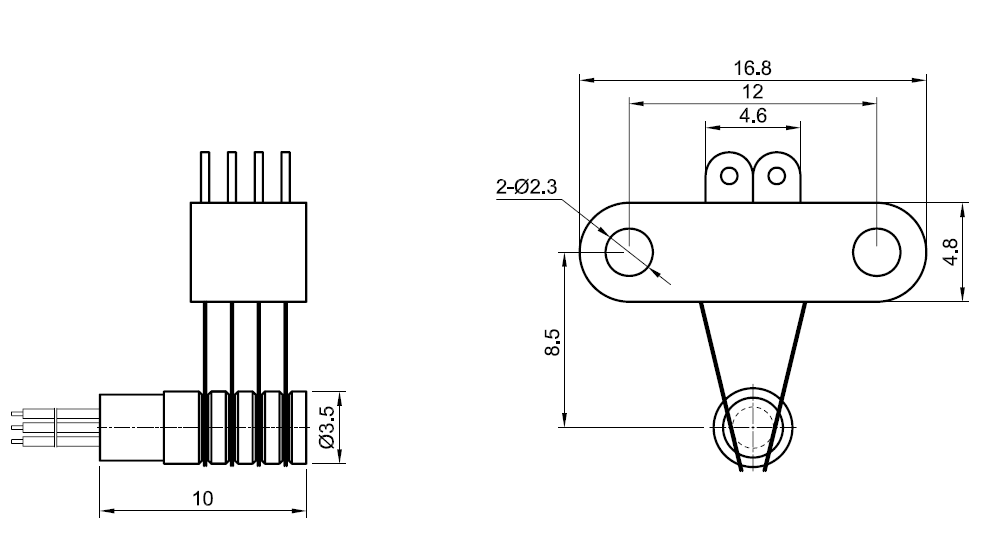

標準圖紙
